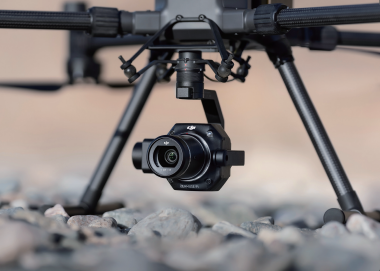

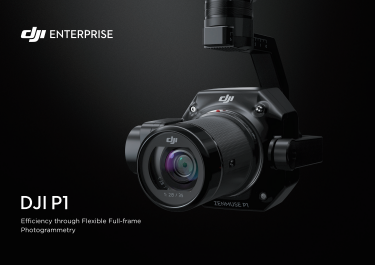

DJI Zenmuse P1 Payload

DJI Zenmuse P1 merupakan payload flagship dari DJI Enterprise yang dirancang khusus untuk kebutuhan fotogrametri udara skala besar. Berbeda dengan H30T (multi-sensor) atau L3 (LiDAR), Zenmuse P1 adalah kamera orthophoto murni yang mengusung sensor full-frame berperforma tinggi untuk menghasilkan peta 2D dan model 3D dengan tingkat akurasi sentimeter tanpa memerlukan Ground Control Points (GCP).

Berikut adalah spesifikasi teknis lengkap dari DJI Zenmuse P1:

1. Sensor Kamera & Gambar

P1 menggunakan ukuran sensor terbesar di kelas drone komersial DJI, yang memberikan sensitivitas cahaya sangat tinggi dan dynamic range yang luas.

• Ukuran Sensor: Full-frame (35.9 × 24 mm)

• Resolusi Efektif: 45 Megapixel

• Ukuran Piksel: 4.4 $\mu$m

• Dynamic Range: 14 Stops

• Rentang ISO:

  • Foto: 100–25600

  • Video: 100–3200

• Format Foto: JPEG, DNG (RAW), dan format data pemetaan khusus (MRK).

2. Pilihan Lensa (DJI DL Mount)

Zenmuse P1 mengadopsi sistem lensa yang dapat diganti (interchangeable lenses) sesuai dengan kebutuhan ketinggian terbang dan cakupan area. DJI menyediakan tiga opsi lensa prime resmi:

• DJI DL 24mm F2.8 LS ASPH (FOV: 84°)

• DJI DL 35mm F2.8 LS ASPH (FOV: 63.5°) — Lensa bawaan standar

• DJI DL 50mm F2.8 LS ASPH (FOV: 46.8°)

• Catatan: Semua lensa di atas dilengkapi dengan Mechanical Global Shutter berkekuatan kecepatan rana hingga 1/2000 detik. Ini sangat krusial untuk mengeliminasi distorsi jello effect (rolling shutter) saat drone memotret sambil bergerak cepat.

3. Akurasi & Sinkronisasi Spasial (TimeSync 2.0)

Kelebihan utama P1 adalah integrasi data posisi yang sangat presisi di setiap milidetik pengambilan gambar.

• Akurasi Pemetaan (Tanpa GCP): Horizontal 3 cm, Vertikal 5 cm (Pada Ground Sample Distance [GSD] sebesar 1.5 cm dengan ketinggian terbang sekitar 50 meter).

• TimeSync 2.0: Menyinkronkan modul kamera, kontroler penerbangan, modul RTK internal drone, dan gimbal secara real-time pada level mikrodetik untuk mengunci koordinat pusat sensor (camera center) secara absolut.

• Interval Foto Tercepat: 0.7 detik (Sangat mendukung efisiensi waktu terbang pada kecepatan drone yang tinggi).

4. Fitur Cerdas: Smart Oblique Capture

Ini adalah fitur otomatisasi yang membuat P1 sangat efisien untuk pemodelan 3D.

• Cara Kerja: Saat drone terbang di jalur grid, gimbal secara otomatis akan berputar dan mengambil foto dari 5 sudut berbeda (1 vertikal/nadiran dan 4 miring/oblique).

• Efisiensi: Hanya mengambil foto area yang masuk dalam batas mapping area yang ditentukan. Fitur ini mampu menghemat ruang penyimpanan dan memotong waktu pemrosesan data di PC hingga 20-50% karena mengeliminasi foto-foto oblique yang tidak perlu (seperti foto langit atau area di luar batas proyek).

Spesifikasi Fisik & Operasional

• Berat: 800 gram (tanpa lensa)

• Dimensi: 198 × 166 × 129 mm

• Rating Proteksi: IP4X (Hanya proteksi partikel padat; tidak disarankan untuk terbang saat hujan).

• Suhu Operasional: -20°C hingga 50°C

• Stabilisasi Gimbal: 3-axis (tilt, roll, pan) dengan tipe dudukan DJI SKYPORT.

• Drone yang Kompatibel: DJI Matrice 300 RTK dan DJI Matrice 350 RTK.

Efisiensi Cakupan Area:

Dalam satu kali penerbangan operasional komersial (kurang lebih 30-40 menit), DJI Zenmuse P1 mampu mencakup area hingga 3 km² untuk menghasilkan peta ortofoto 2D dengan GSD 3 cm, menjadikannya standar industri untuk survei tambang, konstruksi, sertifikasi tanah, hingga perencanaan wilayah. Data dari P1 dioptimalkan penuh untuk diproses langsung menggunakan software DJI Terra.
